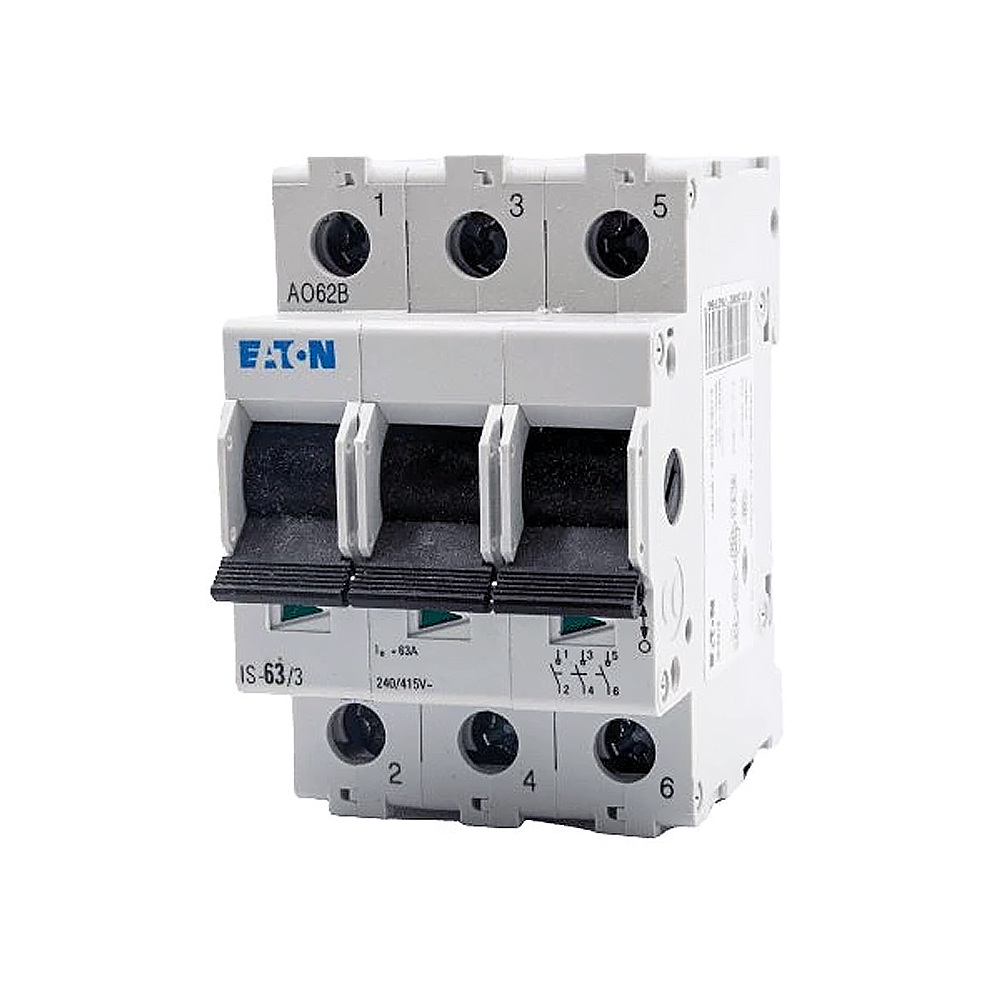

Hlavní vypínač EATON IS-63/3 276276

Technické parametry:

• Jmenovitý proud: 63A
• Jmenovité napětí: 240 / 415 VAC
• Počet pólů: 3
• Zkratová odolnost: 12,5 kA
• Průřez připojovaných vodičů: 2,5–50 mm2
• Způsob montáže: DIN lišta
• Stupeň krytí: IP10
• Normy: IEC 61373, EN 45545-2

Hlavní vypínač Eaton IS-63/3 je určen pro nejnáročnější domovní a komerční instalace . S proudovou zatížitelností 63 A hravě zvládne přívody pro velké rodinné domy (s elektrickým topením, nabíječkou EV) nebo menší firmy . Je to nejsilnější běžně používaný modulární vypínač v domovní sféře.

Typické aplikace:

• Velké rodinné domy: Domy s tepelným čerpadlem, klimatizací a nabíječkou pro elektromobil, kde hlavní jistič dosahuje 40 A, 50 A nebo 63 A.
• Komerční prostory: Restaurace, obchody nebo dílny s 3-fázovými stroji.
• Elektroměrové rozvaděče: V některých případech slouží jako vypínač před elektroměrem (pokud to distributor povoluje).

Montáž a zapojení:
Instalace na DIN lištu. Vzhledem k vysokému proudu (63 A) je nutno použít vodiče s dostatečným průřezem (obvykle 10 mm2 nebo 16 mm2 Cu). Svorky vypínače umožňují připojení vodičů do 25-35 mm2. Důsledné dotažení spojů je při takovém proudu kritické.
