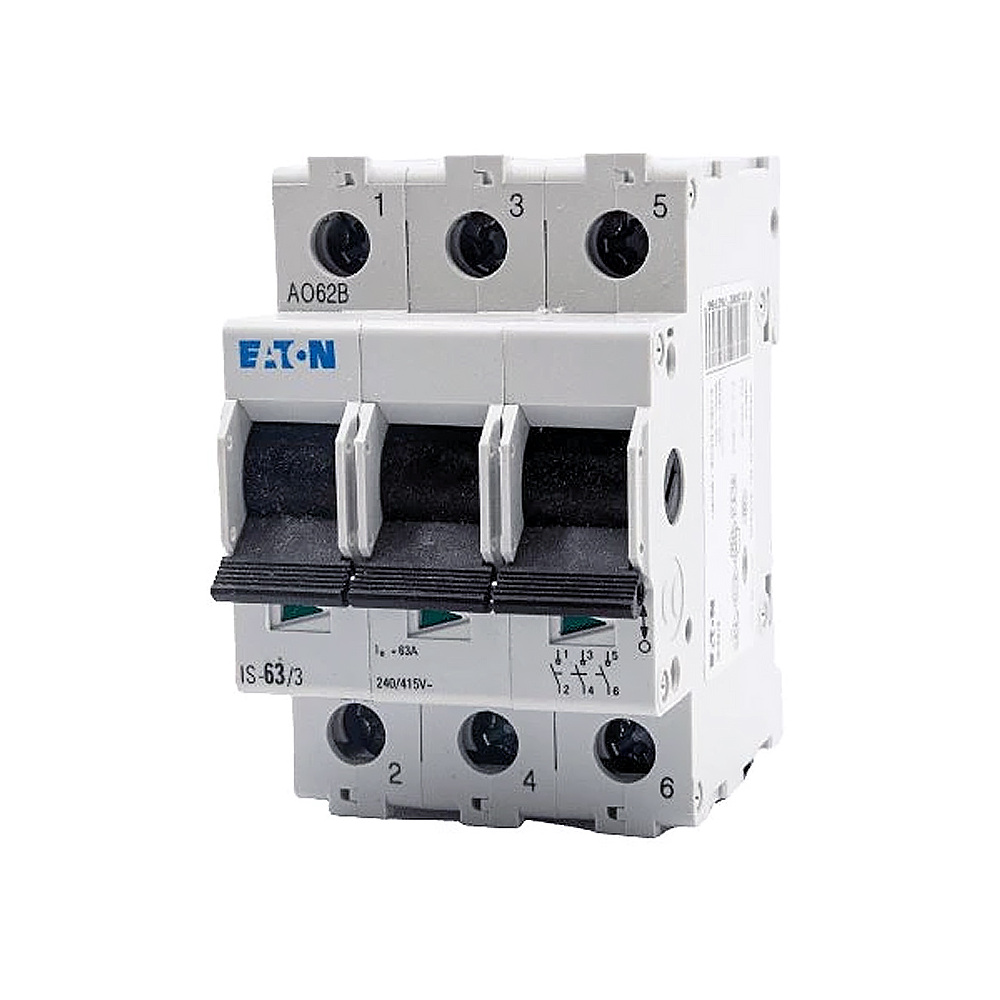

Hlavný vypínač EATON IS-63/3 276276

Technické parametre:

• Menovitý prúd: 63A
• Menovité napätie: 240 / 415 VAC
• Počet pólov: 3
• Skratová odolnosť: 12,5 kA
• Prierez pripojovaných vodičov: 2,5–50 mm2
• Spôsob montáže: DIN lišta
• Stupeň krytia: IP10
• Normy: IEC 61373, EN 45545-2

Hlavný vypínač Eaton IS-63/3 je určený pre najnáročnejšie domové a komerčné inštalácie. S prúdovou zaťažiteľnosťou 63 A hravo zvládne prívody pre veľké rodinné domy (s elektrickým kúrením, nabíjačkou EV) alebo menšie firmy. Je to najsilnejší bežne používaný modulárny vypínač v domovej sfére.

Typické aplikácie:

• Veľké rodinné domy: Domy s tepelným čerpadlom, klimatizáciou a nabíjačkou pre elektromobil, kde hlavný istič dosahuje 40 A, 50 A alebo 63 A.
• Komerčné priestory: Reštaurácie, obchody alebo dielne s 3-fázovými strojmi.
• Elektromerové rozvádzače: V niektorých prípadoch slúži ako vypínač pred elektromerom (ak to distribútor povoľuje).

Montáž a zapojenie:
Inštalácia na DIN lištu. Vzhľadom na vysoký prúd (63 A) je nutné použiť vodiče s dostatočným prierezom (zvyčajne 10 mm2 alebo 16 mm2 Cu). Svorky vypínača umožňujú pripojenie vodičov do 25-35 mm2. Dôsledné dotiahnutie spojov je pri takomto prúde kritické.
