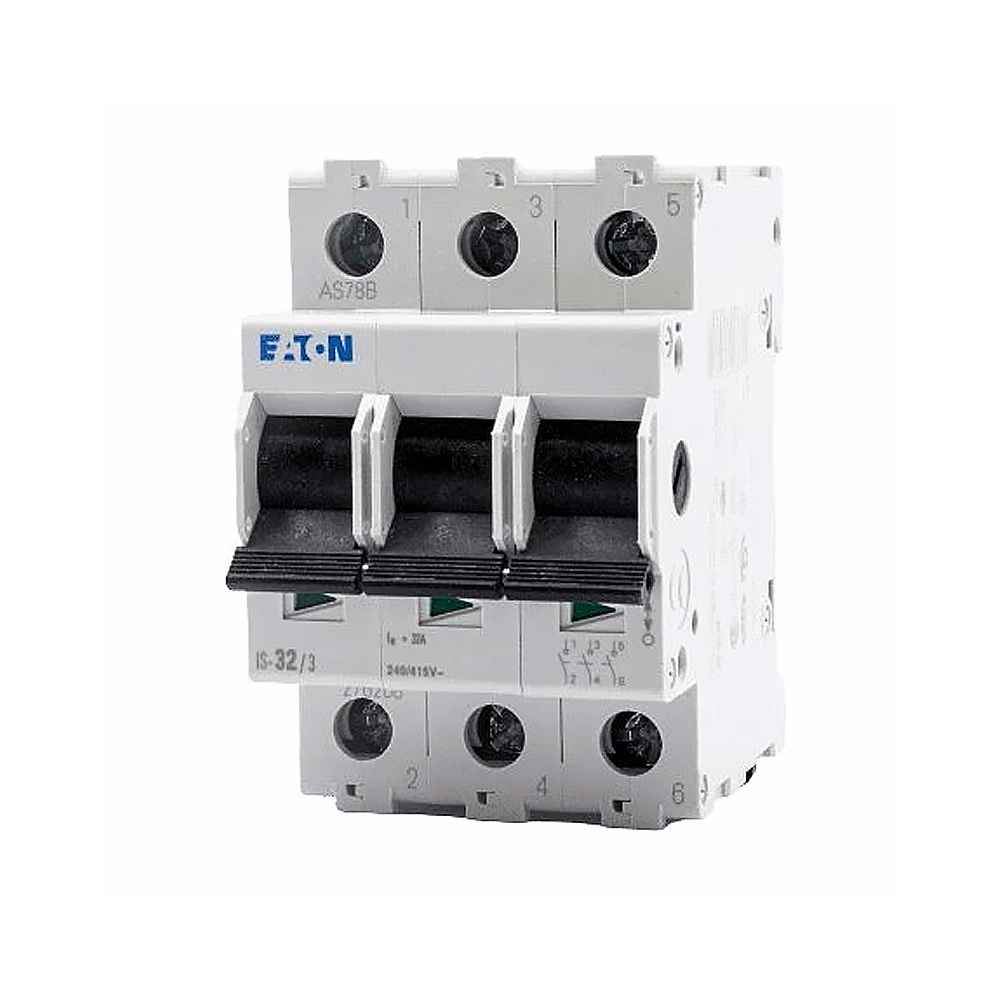

Hlavní vypínač EATON IS-32/3 276268

Technické parametry:

• Jmenovitý proud: 32A
• Jmenovité napětí: 240 / 415 VAC
• Počet pólů: 3
• Zkratová odolnost: 12,5 kA
• Průřez připojovaných vodičů: 2,5–50 mm2
• Způsob montáže: DIN lišta
• Stupeň krytí: IP10
• Normy: IEC 61373, EN 45545-2

Hlavní vypínač Eaton IS-32/3 je základním prvkem bezpečnosti v rozvaděči. Slouží k ručnímu vypnutí celé instalace nebo její části (např. při údržbě nebo havárii). S proudem 32 A je dimenzován pro menší 3-fázové přívody , například v bytech, chatách nebo pro podružné rozvaděče v garáži.

Typické aplikace:

• Hlavní vypínač bytu: Je-li přívod jištěn např. 25 A u elektroměru, tento vypínač v bytové rozvodnici umožní vypnout vše najednou.
• Podružný rozvaděč: Vypnutí přívodu pro garáž, dílnu nebo zahradní domek.
• Servisní vypínač: Pro klimatizace, tepelná čerpadla nebo technologie (aby se daly bezpečně servisovat).

Montáž a zapojení:
Vypínač se montuje na DIN lištu. Zapojení je jednoduché – přívodní vodiče (L1, L2, L3) se připojí na horní nebo spodní svorky (vypínač je obousměrný), odvodní na opačnou stranu. Pozor: Tento přístroj nechrání před zkratem ani přetížením! Musí být předřazen jistič nebo pojistka o max. hodnotou 32 A (nebo vyšší, pokud je vypínač pouze jako odpojovač a proud nepřekročí 32 A).
