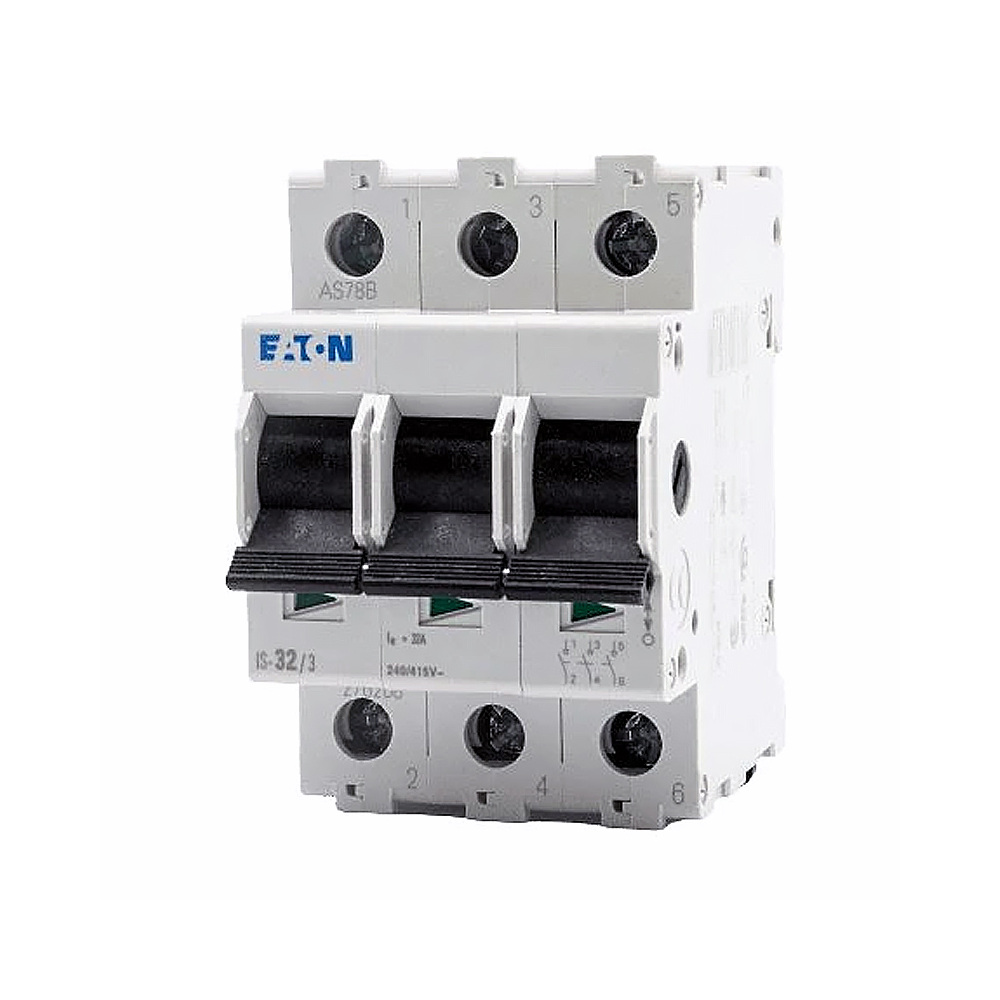

Hlavný vypínač EATON IS-32/3 276268

Technické parametre:

• Menovitý prúd: 32A
• Menovité napätie: 240 / 415 VAC
• Počet pólov: 3
• Skratová odolnosť: 12,5 kA
• Prierez pripojovaných vodičov: 2,5–50 mm2
• Spôsob montáže: DIN lišta
• Stupeň krytia: IP10
• Normy: IEC 61373, EN 45545-2

Hlavný vypínač Eaton IS-32/3 je základným prvkom bezpečnosti v rozvádzači. Slúži na ručné vypnutie celej inštalácie alebo jej časti (napr. pri údržbe alebo havárii). S prúdom 32 A je dimenzovaný pre menšie 3-fázové prívody, napríklad v bytoch, chatách alebo pre podružné rozvádzače v garáži.

Typické aplikácie:

• Hlavný vypínač bytu: Ak je prívod istený napr. 25 A pri elektromere, tento vypínač v bytovej rozvodnici umožní vypnúť všetko naraz.
• Podružný rozvádzač: Vypnutie prívodu pre garáž, dielňu alebo záhradný domček.
• Servisný vypínač: Pre klimatizácie, tepelné čerpadlá alebo technológie (aby sa dali bezpečne servisovať).

Montáž a zapojenie:
Vypínač sa montuje na DIN lištu. Zapojenie je jednoduché – prívodné vodiče (L1, L2, L3) sa pripoja na horné alebo spodné svorky (vypínač je obojsmerný), odvodné na opačnú stranu. Pozor: Tento prístroj nechráni pred skratom ani preťažením! Musí byť predradený istič alebo poistka s max. hodnotou 32 A (alebo vyššou, ak je vypínač len ako odpojovač a prúd neprekročí 32 A).
